氣動蝶閥的主要特點及工作原理
發布時間：2018/3/12 8:24:38
氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉件,以實現其動作的氣動閥門。氣動蝶閥主要做截斷閥使用,亦可設計成具有調節或切斷兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。
流體阻力較小，中大口徑的氣動蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶板旋轉90角度即可完成啟閉，由于轉軸兩側蝶板與介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

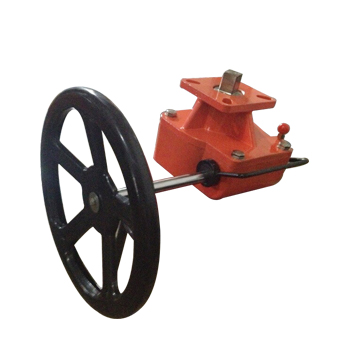

關鍵詞：手輪機構
注：文章內容由永嘉雙勇自控機械有限公司整理 轉載請注明http://www.yourrvloan.com/
流體阻力較小，中大口徑的氣動蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶板旋轉90角度即可完成啟閉，由于轉軸兩側蝶板與介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。
關鍵詞：手輪機構
注：文章內容由永嘉雙勇自控機械有限公司整理 轉載請注明http://www.yourrvloan.com/
